K3系列-K1S方案

发布者:无锡宽慧科技有限公司 发布时间:2020-8-30 12:18:21 点击次数:1004 关闭

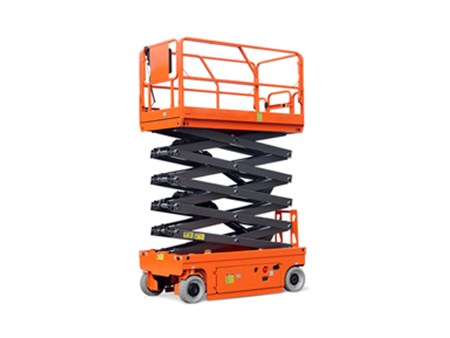

宽慧的K系列控制系统是针对高空作业平台所研发的电控系统,K1S方案主要用于剪叉4-14米液驱车;可以适用多种常用车型及客户应用需求。 严格按照V-MODEL研发路径开发产品,按照高空作业平台国际标准EN280设计制造。
整套系统符合CE,ANSI标准,保证产品安全性,稳定性,可靠性及一致性。
支持工业互联网,锂电,GPS等第三方平台。
保证整车安全功能,符合ISO-13849认证,可以协助客户整车通过欧洲CE认证。
可根据客户要求定制,适合工程机械和工业应用。

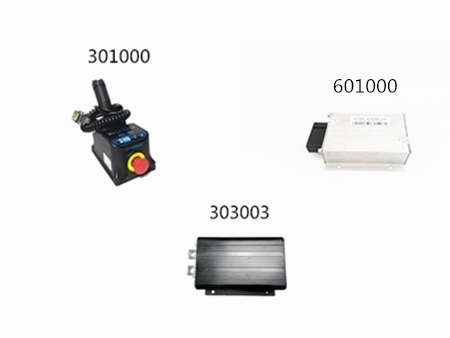

K1S上控PCU:
  防护等级IP66
  两位LED数码显示,时刻显示电量,实时显示故障代码指示灯,显示工作状态,避免误操作。
  根据客户要求订制专用通讯协议。

  K1S PCU在现有主流PCU的基础之上在急停防松、数码管窗口、弹簧线、贴膜、手柄、电路板保护等方面都做了优化工作。



K1S下控ECU:

   防护等级IP65

   丰富的硬件输入输出端口配置,能满足各类普通剪叉车型的使用要求。

  实时ON-STATE诊断功能,故障时及时报出相应故障点,方便维修和降低安全风险。

  各安全功能符合EN280最新标准要求。

  支持CE认证。
  支持工业物联网。
  支持主流锂电池。
  支持GPS。
  工作温度:-30℃~80℃。
  工作电压:10-32V。
  36PIN大电流汽车连接器。
  支持宽慧IOL1.0,与厂家指定或自有的车联网终端可做无缝对接。



K1S马达控制器:
采用柯蒂斯1204M马达控制器。
防护等级:IP67;
工作温度:-30℃~80℃;

大功率 MOSFETs 驱动,高频、高效、安静的工作模式;
无级调速及反接制动功能;
完善的温度保护和补偿功能实现热保护和稳定输出;
调速器接线断开故障保护;软硬件看门狗保证程序正常运行
电机短路保护功能防止电机短路时烧坏 MOSFETs;
MOSFETS短路保护功能防止飞车;
HPD(踏板高位无效)功能监测控制器 KSI 上电时加速器的状态,禁止输出直到加速器返回至 20%
以下;
欠压减流、深度欠压关断功能,对电池电压过低 (包括有外部负载导致的) 时进行保护;
过压保护功能在电池电压超过过压值时关断输出;
主接触器断路关断功能防止预充电电阻烧坏;
接触器保护功能防止接触器触点因大电流拉弧损伤触点;
BOOST 功能可短时提供 350A/375A 输出电流,利于车辆爬坡或翻越障碍物;
Quick Start 功能监测加速器的加速率,当其快速变化时进入 Quick Start 程序实现快速启动;
通过 1311 编程器可实现动态诊断、测试及控制器参数设置;
在线可编程功能实现控制器软件快速更新。
