鼎力JCPT0607DCS/0708DCS——3B6/COBO系统改装 |
| 发布者：无锡宽慧科技有限公司 发布时间：2021-12-18 11:02:20 点击次数：1341 关闭 |
疫情原因，原厂3B6/COBO系统迟迟无法进货到国内
宽慧得知这一情况后，努力研发新产品
在不断的钻研与试验下，终于成功完成改装！

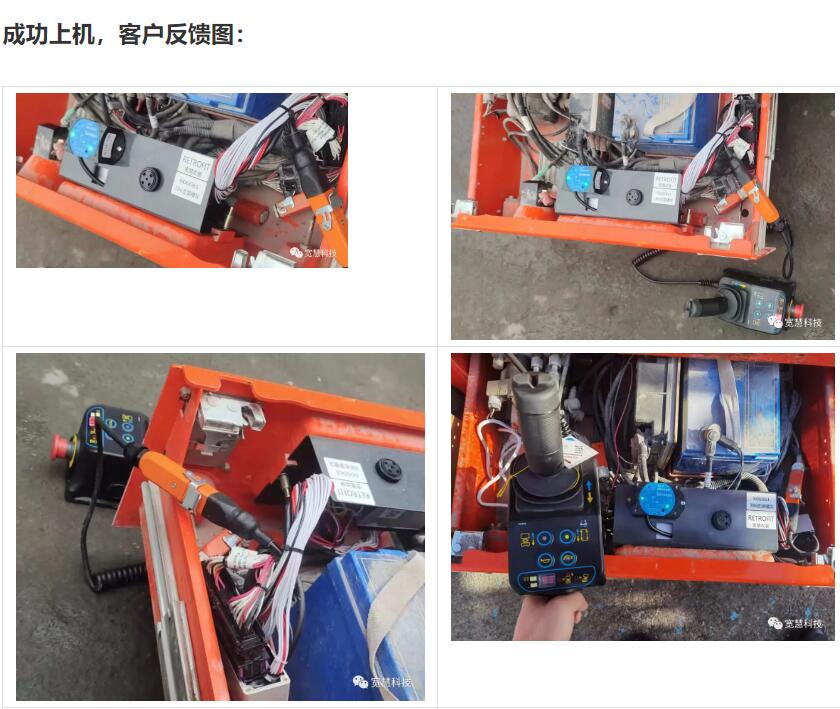

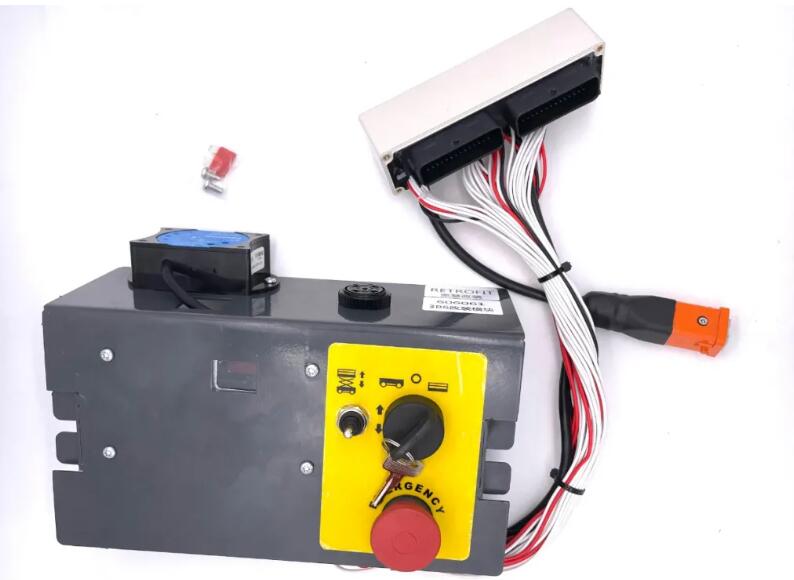

宽慧成功改装新品

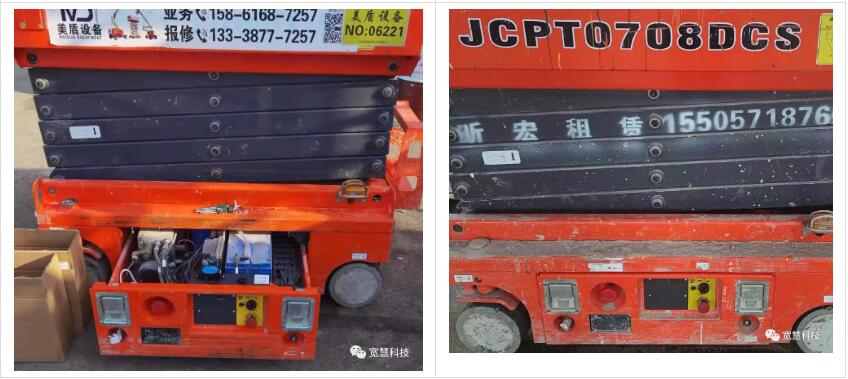

鼎力0607/0708DCS系统改宽慧系统
可直接替换原车下控
不用改线束，不用换驱动器，不改接插件，即插即用
设置机器代码及报故障代码，与原鼎力DTC一致

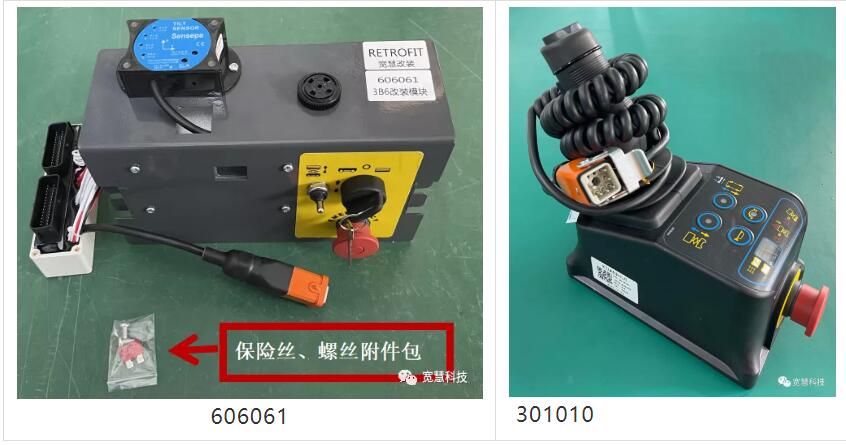

二、更换模块 1.拆除原车3B6模块和PCU（上控）。 2.安装新的模块和PCU(上控)，使用螺丝重新固定好。 3.更换保险丝（原车2A更换成10A）。

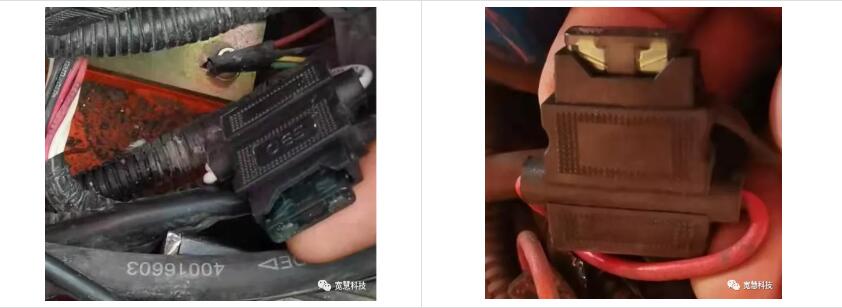

车辆保险丝安装位置 左：新款 右：老款
三、倾角开关（水平仪）校正1.打开抽屉找到水平仪。使用尖锐物品安下倾角开关复位大约7S左右松开。灯在闪烁时5秒内连续按3次复位按钮，10秒左右水平仪绿灯常亮。 2.关掉急停，再重新打开，此时倾角开关校正成功。

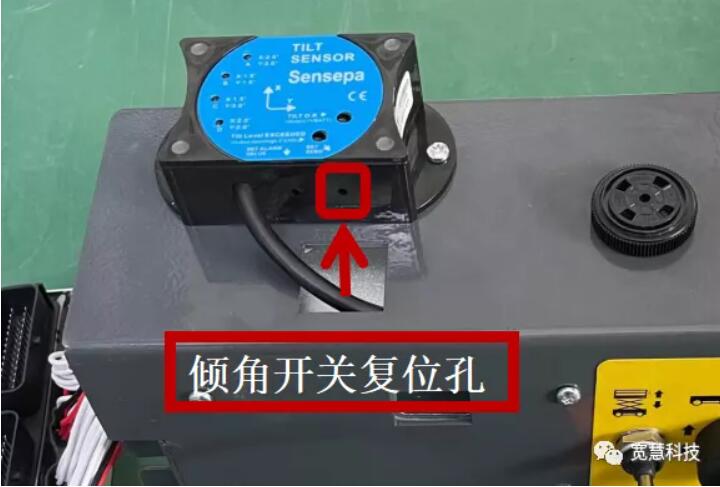

倾角开关复位孔
四、上下限位标定1.先将上控总成连接到下台的连接插头。 2.先关闭钥匙开关,其次打开急停开关,最后按住上控盒的龟速键和行走键。 3.将钥匙开关打到下台控制位置。经过数秒后，上控盒显示"H9"后，放开龟速键和行走键。 4.操作下控面板上的拨动开关，使平台升到最高后下降10CM左右。（被认为是上限位的位置）。 5.握住手柄使能并按住手柄上的左转键。蜂鸣器发出滴滴响声，保持数秒（5秒以上），蜂鸣器不响，此时当前的位置被保存下来作为上限位开关位置。 6.操作下控面板上的拨动开关，使平台下降到底，再上升致坑洞板完全打开（标定的下限位位置在坑洞板完全打开后举升10-20CM为最佳，防止误报18报警）。 7.握住手柄使能并按住手柄上的右转键。蜂鸣器发出滴滴响声，保持数秒（5秒以上），蜂鸣器不响，此时当前的位置被保存下来作为下限位开关位置。 8.关掉急停，再重新打开，此时被保存的上限位、下限位开关已发挥作用。 五、车辆功能测试 1.限位开关功能测试： 坑洞保护板下放置障碍物后操作举升功能，当车辆举升高度超过标定的下限位高度时会18报警，说明功能测试正常。功能不正常可以重复标定。 2.基本动作测试： 车辆行走功能、转向功能、升降功能（超过上限位时电机停止工作）、刹车功能、报警功能。 3.安全功能测试： 起升后不能行走或关闭（此系统默认关闭）、车辆倾斜时举升高度超过下限位报LL（车辆倾斜禁止举升）。 4.功能参数调节： 各功能参数调节，机器代码调节，故障代码等与鼎力原DTC系统操作方法一致。
感谢各位对宽慧的支持与信任
我们秉承“服务、高效、安全”的理念
不断研发或改装新产品
从而更好且实际性地解决客户所遇的问题
期待新老客户与宽慧的合作
|
