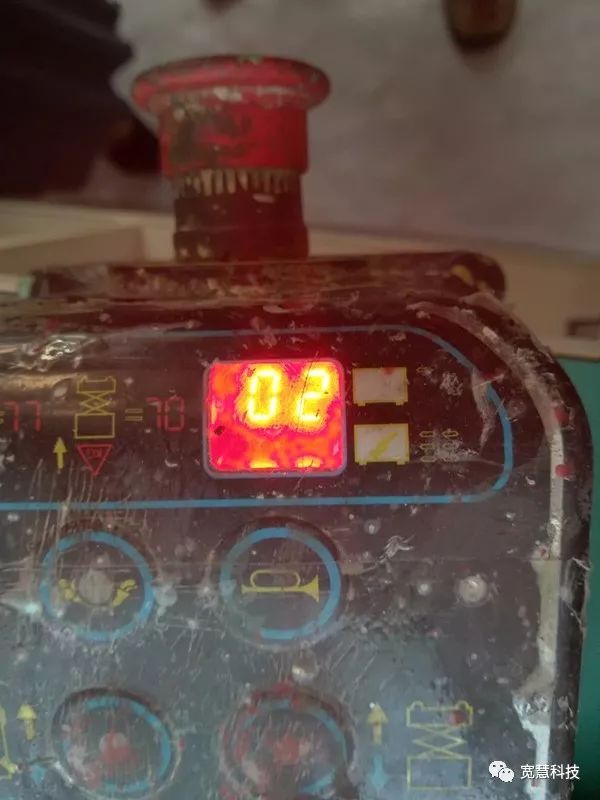

"02"报警中关于车身线束排查方法

在以前的公众号中，我们提到“02”报警的时候，要检查车身各条线束是否完好的话题。

    最近接到好几个关于“02”报警的电话，说上控线束、接插件都是好的，下控接插件、线序也都是好的，就是报“02”。

   最后经过排查，发现都是车身线束出现问题了。

    这个具体排查的步骤其实也简单，可分三步走：

       具体可以检查：

       1.上控接插件是否完好。

       2.弹簧线是否有时好时坏现象。如果有，请更换弹簧线。

       3.急停开关是否松动或转圈，很可能导致连接电路板的5P接插件松脱。       （如果5p接插件脱离电路板，上控会出现无任何显示）。

       4.换个上控总成或电路板试下能否正常工作，以排除电路板“02”故障。

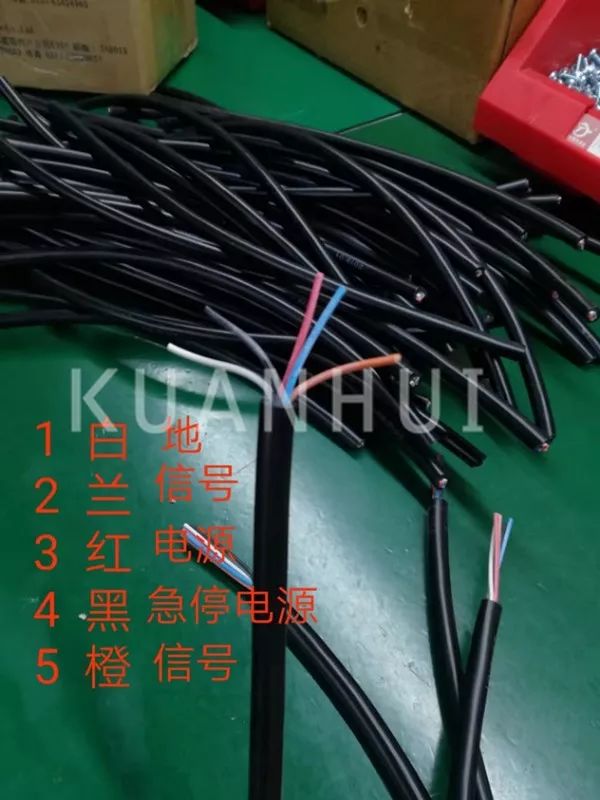

   要注意，有些新上控插在母头上可能显示“02”，这时候要排查接线线序是否一致。DTC标准的线序是1.白/接地、2.蓝/信号、3.红/电源、4.黑/急停电源、5.橙/信号。

   把上控总成插到车身下面的插件里，如果显示是好的，就证明车身线束有问题。 这个就需要排查从上到下的整车线束，具体是折弯处，这个坏的可能性最大。建议直接更换整车线束，（顺提：整车线束需要使用屏蔽线，不能用普通线缆代替）。线束要理顺整平，并用耐磨抗老化的扎带牢固地捆绑在车身上。
